Khi nào nhà máy sữa nên sử dụng máy tiệt trùng UHT dạng ống?

Việc đạt được độ vô trùng thương mại để kéo dài thời hạn sử dụng hoặc phân phối xung quanh sẽ tạo ra áp lực vận hành cốt lõi trong chế biến sữa. Người chế biến phải loại bỏ mầm bệnh mà không làm giảm hương vị, màu sắc, kết cấu và thành phần dinh dưỡng của sản phẩm. Việc khử trùng liên tục trước khi đóng gói mang lại lợi thế rõ ràng so với việc khử trùng theo mẻ trong thùng chứa truyền thống. Nó mang lại hiệu suất nhiệt vượt trội và bảo vệ chất lượng cảm quan của sản phẩm sữa thông qua các chu trình làm nóng và làm mát nhanh chóng.

Hệ thống liên tục tiêu chuẩn phải đối mặt với những hạn chế nghiêm trọng. Bộ trao đổi nhiệt dạng tấm và hệ thống phun hơi nước trực tiếp gặp khó khăn khi xử lý các sản phẩm sữa phức tạp, có độ nhớt cao hoặc giàu hạt. Sữa có hương vị, kem đặc và các sản phẩm thay thế có nguồn gốc từ thực vật thường gây tắc nghẽn hoặc tắc nghẽn nhanh chóng trong các thiết lập thông thường này. Điều này tạo ra thời gian ngừng hoạt động và gánh nặng bảo trì không thể chấp nhận được.

Công nghệ UHT dạng ống cung cấp giải pháp kỹ thuật cụ thể cho những hạn chế này. Bằng cách sử dụng hệ thống sưởi gián tiếp thông qua các cấu hình ống chuyên dụng, các cơ sở có thể xử lý các lưu biến đầy thách thức với thời gian chạy kéo dài. Hiểu khi nào một cơ sở nên chuyển sang thiết bị này sẽ giúp người vận hành đánh giá triển vọng nhà sản xuất máy tiệt trùng UHT dạng ống một cách hiệu quả.

• Độ phức tạp của sản phẩm quyết định hệ thống: Hệ thống UHT dạng ống là bắt buộc khi xử lý sữa có độ nhớt cao, sữa có nguồn gốc thực vật hoặc chất lỏng chứa các hạt nhỏ mà hệ thống đĩa sẽ bị tắc hoặc hôi nhanh chóng.
• Mục tiêu nhiệt và sinh học: Đạt được mức giảm tối thiểu 9 log bào tử vi khuẩn chịu nhiệt (Trực khuẩn loài, Geobacillus stearothermophilus) yêu cầu cấu hình gia nhiệt gián tiếp đồng đều, chính xác của máy tiệt trùng hình ống được thiết kế tốt.
• Thời gian hoạt động so với CAPEX: Mặc dù các hệ thống dạng ống thường yêu cầu chi phí vốn ban đầu cao hơn và diện tích vật lý lớn hơn so với hệ thống dạng tấm, nhưng chúng mang lại thời gian chạy liên tục dài hơn đáng kể giữa các chu kỳ Làm sạch tại chỗ (CIP).
• Giới hạn kích thước hạt: Khả năng tồn tại về mặt kỹ thuật phụ thuộc vào việc tuân thủ nghiêm ngặt tỷ lệ kích thước hạt (các hạt phải nhỏ hơn 1/3 đến 1/5 đường kính ống).
• Chiến lược mua sắm: Việc hợp tác với một nhà cung cấp thiết bị tiệt trùng dạng ống có kinh nghiệm cho phép các bộ xử lý lựa chọn giữa các thanh trượt "express" được thiết kế sẵn, theo mô-đun để triển khai nhanh chóng và các thiết kế nhiệt dành riêng cho ứng dụng, có tính tùy chỉnh cao.

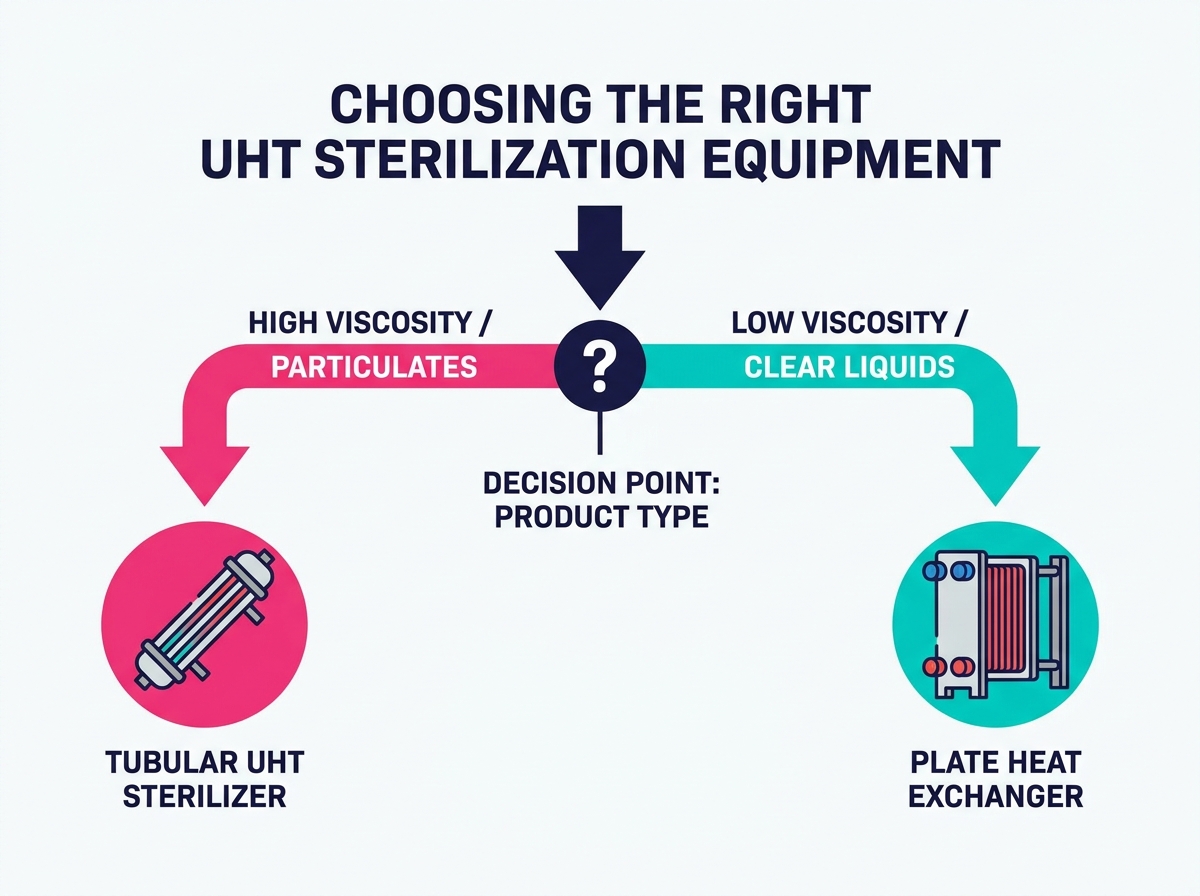

Xác định Tiêu chí Thành công: Khi nào cần Máy tiệt trùng dạng ống chứa sữa?

Phân tích độ nhớt và thành phần của sản phẩm

Chế biến sữa hiện đại vượt xa sữa lỏng tiêu chuẩn. Các cơ sở hiện nay xử lý các loại kem có hàm lượng chất béo cao, bánh pudding, công thức chứa tinh bột và sữa có nguồn gốc thực vật. Các chế phẩm phức tạp này có độ nhớt cao hơn, thường vượt quá 100 centipoise (cP) ở nhiệt độ xử lý. Độ nhớt cao hơn làm tăng áp suất giảm trên hệ thống sưởi ấm. A máy tiệt trùng ống sữa xử lý những sự sụt giảm áp suất này một cách hiệu quả, khiến nó vượt trội hơn so với các bộ trao đổi nhiệt dạng tấm dành cho các sản phẩm dày hoặc dính. Khi bơm kem nặng 40% chất béo, ứng suất cắt bên trong hệ thống tấm sẽ gây ra hiện tượng nhũ tương bị phá vỡ. Hệ thống dạng ống duy trì kênh dòng chảy rộng hơn, giảm lực cắt và bảo toàn cấu trúc giọt mỡ.

Loại sản phẩm	Độ nhớt điển hình (cP ở 20°C)	Bộ trao đổi nhiệt được đề xuất	Yếu tố hạn chế chính
Sữa Nước Tiêu Chuẩn	2 - 5	Tấm hoặc nhiều ống	Làm bẩn protein
Sữa Yến Mạch (Có hàm lượng tinh bột cao)	50 - 150	Nhiều ống hoặc sóng	Hồ hóa tinh bột
Kem đánh bông nặng	100 - 300	Ống đồng tâm	Độ ổn định nhũ tương / Cắt
Bánh pudding sữa	1000+	Ống đồng tâm / bề mặt cạo	Giảm áp suất cực độ

Tiêu diệt bào tử & An toàn vi sinh

Thực phẩm có hàm lượng axit thấp có độ pH trên 4,6 cần được kiểm soát vi sinh nghiêm ngặt. Sữa UHT, sữa đậu nành và kem phải đạt được mục tiêu tiêu diệt bào tử cụ thể. Gia nhiệt hình ống gián tiếp đảm bảo giá trị F0 cao cần thiết để nhắm tới các bào tử có khả năng chịu nhiệt cao. Hệ thống đạt được điều này mà không gây cháy sản phẩm cục bộ, đảm bảo vô trùng thương mại hoàn toàn. Người vận hành phải tính toán chiều dài ống giữ chính xác dựa trên tốc độ dòng chảy tối đa để đảm bảo thời gian lưu trú tối thiểu. Mục tiêu thông thường là 137°C đến 142°C trong 2 đến 6 giây. Nếu tốc độ dòng chảy tăng vượt quá thông số kỹ thuật thiết kế thì thời gian lưu giữ sẽ giảm xuống, có nguy cơ không đảm bảo vô trùng thương mại.

1. Xác định mầm bệnh mục tiêu hoặc sinh vật gây hư hỏng (ví dụ, Bacillus sporothermodurans).
2. Thiết lập mức giảm nhật ký cần thiết dựa trên mục tiêu về thời hạn sử dụng.
3. Tính thời gian giữ cần thiết ở nhiệt độ khử trùng cụ thể.
4. Kích thước chiều dài ống giữ dựa trên công suất bơm tối đa để đảm bảo tuân thủ.

Bảo toàn dinh dưỡng và chất lượng cảm quan

Xử lý nhiệt có thể làm hỏng các thành phần sữa nhạy cảm. Cấu hình nhiệt độ-thời gian được tối ưu hóa trong thiết kế dạng ống giúp giảm thiểu sự xuống cấp hóa học. Độ chính xác này ngăn chặn sự biến tính nghiêm trọng của whey protein, hạn chế sự hình thành lactulose và giảm thất thoát vitamin. Kết quả là một sản phẩm an toàn duy trì được hương vị tươi ngon. Khi beta-lactoglobulin biến tính, nó giải phóng các nhóm sulfhydryl, tạo ra mùi vị nấu chín. Bằng cách sử dụng phương pháp tiếp cận nhiệt độ cao, thời gian ngắn (HTST) trong phạm vi UHT, hệ thống dạng ống đẩy sản phẩm nhanh chóng qua vùng nhiệt độ tới hạn. Nhiệt độ môi trường gia nhiệt được giữ càng gần nhiệt độ sản phẩm càng tốt (Delta T hẹp) để tránh cháy xém ở thành ống.

Xử lý các hạt và sợi

Việc chế biến các sản phẩm từ sữa và thực vật có bổ sung thêm chất xơ, bột giấy hoặc các miếng trái cây nhỏ sẽ gây ra những hạn chế về mặt cơ học. Các quy tắc kỹ thuật đưa ra những giới hạn nghiêm ngặt về kích thước hạt. Kích thước hạt không được vượt quá 1/3 đến 1/5 đường kính ống bên trong. Tuân thủ tỷ lệ này sẽ ngăn ngừa hiện tượng bắc cầu và tắc nghẽn trong các ống giữ. Nếu cơ sở chế biến sữa dâu có miếng quả 5 mm thì đường kính ống trong tối thiểu phải từ 15 mm đến 25 mm. Hơn nữa, máy bơm cung cấp cho hệ thống phải là loại chuyển vị dương, chẳng hạn như máy bơm thùy hoặc trục vít đôi, để đẩy các hạt đi qua mà không nghiền chúng thành bột nhuyễn trước khi chúng đến được bộ phận gia nhiệt.

Danh mục giải pháp: Các loại thiết kế UHT dạng ống

Hệ thống ống đồng tâm (hình khuyên)

Hệ thống ống đồng tâm có thiết kế nhiều lớp. Sản phẩm chảy giữa hai kênh phương tiện sưởi ấm hoặc làm mát. Cấu hình này cung cấp khả năng truyền nhiệt nhẹ nhàng và đồng đều. Nó đóng vai trò là trường hợp sử dụng lý tưởng cho các sản phẩm sữa có độ nhớt cao, phi Newton yêu cầu quản lý nhiệt cẩn thận. Do sản phẩm được làm nóng đồng thời cả bên trong và bên ngoài nên độ dốc nhiệt độ rất nông. Điều này giúp sản phẩm ở giữa kênh dòng chảy không bị xử lý kém trong khi sản phẩm ở thành ống bị cháy. Các cơ sở sử dụng thiết kế đồng tâm cho nước sốt phô mai, kem đặc và protein sữa cô đặc.

Hệ thống nhiều ống

Cấu trúc nhiều ống đặt nhiều ống sản phẩm nhỏ hơn bên trong một ống vỏ lớn hơn. Thiết kế này được coi là tiêu chuẩn công nghiệp cho sữa dạng lỏng, sữa có hương vị và sữa thực vật có độ nhớt thấp. Nó ưu tiên sự nhiễu loạn cao và tối đa hóa hiệu suất truyền nhiệt cho các ứng dụng chất lỏng tiêu chuẩn. Số Reynolds cao đạt được ở các ống bên trong nhỏ hơn đảm bảo khả năng trộn tuyệt vời. Sự pha trộn này liên tục đưa sản phẩm nguội hơn từ giữa ống đến thành ống được làm nóng, dẫn đến nhiệt độ tăng nhanh. Một mô-đun nhiều ống tiêu chuẩn có thể chứa từ 7 đến 37 ống bên trong, tùy thuộc vào tốc độ dòng chảy yêu cầu và các hạn chế vật lý của không gian lắp đặt.

Công nghệ ống sóng

Cấu hình ống lượn sóng làm tăng sự hỗn loạn của chất lỏng ở vận tốc thấp hơn. Sự thay đổi cơ học này làm giảm sự tắc nghẽn của lớp ranh giới. Nó cải thiện tốc độ truyền nhiệt so với ống trơn, kéo dài thời gian hoạt động trước khi cần vệ sinh. Các vết lõm trên thành ống phá vỡ lớp phụ tầng của chất lỏng.

• Tăng hệ số truyền nhiệt tổng thể lên tới 30% so với ống trơn.
• Giảm chiều dài cần thiết của bộ trao đổi nhiệt, tiết kiệm không gian sàn.
• Tạo hiệu ứng tự làm sạch khi các dòng xoáy hỗn loạn chà xát thành ống.
• Yêu cầu kích thước máy bơm cẩn thận, vì các nếp gấp làm tăng độ giảm áp suất tổng thể của hệ thống.

Skids tiền chế so với kỹ thuật nhiệt tùy chỉnh

Các cơ sở phải lựa chọn giữa các hệ thống tiêu chuẩn hóa và tùy chỉnh. Hệ thống hình ống được cấu hình sẵn cung cấp khả năng phân phối nhanh chóng và lắp đặt hợp lý. Ngược lại, các giải pháp được thiết kế theo yêu cầu được thiết kế bởi một chuyên gia nhà cung cấp máy tiệt trùng dạng ống đáp ứng các lưu biến sản phẩm có tính độc đáo cao và các hạn chế về cách bố trí sàn cụ thể. Một thiết bị trượt được thiết kế sẵn có thể đến sau 12 tuần và xử lý hoàn hảo sữa 2% tiêu chuẩn. Tuy nhiên, nếu một cơ sở có kế hoạch vận hành hỗn hợp sữa yến mạch độc quyền có hàm lượng beta-glucan cao thì cần phải có thiết kế nhiệt tùy chỉnh. Nhà cung cấp phải tính toán thời gian giữ cụ thể và đường cong làm mát để ngăn yến mạch bị đông cứng bên trong phần làm mát.

Kích thước đánh giá: Đặc điểm của kết quả và khả năng mở rộng

Tái tạo nhiệt và tiết kiệm năng lượng

Quá trình gia nhiệt gián tiếp mang lại cơ hội thu hồi năng lượng đáng kể. hiện đại Thiết bị khử trùng UHT tận dụng khả năng tái tạo nhiệt từ sản phẩm này sang sản phẩm khác hoặc từ sản phẩm này sang nước khác. Điều này thu hồi tới 90% năng lượng nhiệt. Khả năng tái sinh cao trực tiếp làm giảm tải lò hơi và giảm chi phí vận hành tổng thể. Trong thiết lập tái tạo sản phẩm thành nước, sản phẩm tiệt trùng nóng sẽ truyền nhiệt sang vòng nước khép kín. Nước nóng này sau đó được sử dụng để làm nóng trước sản phẩm thô lạnh đầu vào. Sự tái sinh gián tiếp này ngăn ngừa bất kỳ khả năng lây nhiễm chéo nào giữa sản phẩm thô và sản phẩm đã tiệt trùng, đây là một rủi ro đã biết trong các bộ trao đổi nhiệt dạng tấm trực tiếp từ sản phẩm này sang sản phẩm khác nếu phát triển rò rỉ lỗ kim.

Thời gian chạy liên tục và khả năng mở rộng

Hệ thống hình ống cung cấp thời gian hoạt động đặc biệt. Việc thiếu các điểm tiếp xúc và miếng đệm làm giảm sự bám bẩn của protein và cặn khoáng. Các cơ sở có thể đạt được thời gian sản xuất liên tục từ 12 đến 24 giờ trước khi yêu cầu CIP. Điều này vượt trội đáng kể so với các hệ thống đĩa tiêu chuẩn vốn có thể bị bám cặn và cần phải làm sạch chỉ sau 6 giờ khi chạy các sản phẩm có hàm lượng protein cao hoặc canxi cao. Thời gian chạy kéo dài có nghĩa là sản phẩm có thể bán được nhiều hơn trên mỗi ca và ít lãng phí hóa chất, nước và hơi nước hơn trong các chu trình làm sạch trung gian. Khi mở rộng quy mô sản xuất, người vận hành chỉ cần thêm nhiều mô-đun hình ống nối tiếp hoặc song song để xử lý tốc độ dòng chảy tăng lên.

Tích hợp vô trùng xuôi dòng

Máy tiệt trùng phải có giao diện hoàn hảo với thiết bị vô trùng tiếp theo. Đồng bộ hóa giữa máy tiệt trùng, bể tăng áp vô trùng và máy chiết rót là rất quan trọng. Bể tăng áp duy trì bầu không khí quá áp suất vô trùng, loại bỏ mọi nguy cơ tái nhiễm sau xử lý. Toàn bộ đường dẫn từ đầu ra của ống giữ đến vòi nạp phải được khử trùng bằng nước nóng hoặc hơi nước có áp suất trước khi bắt đầu sản xuất.

1. Thực hiện CIP đầy đủ của máy tiệt trùng, bể vô trùng và van định tuyến.
2. Bắt đầu chu trình Khử trùng tại chỗ (SIP) bằng nước có áp suất ở nhiệt độ 130°C+ trong khoảng thời gian đã được xác nhận.
3. Làm mát hệ thống đồng thời đưa không khí hoặc nitơ vô trùng vào để duy trì áp suất dương.
4. Thiết lập rào cản vô trùng ở tất cả các van định tuyến bằng cách sử dụng đường dẫn hơi nước liên tục.
5. Bắt đầu cho sản phẩm đã tiệt trùng chảy thẳng vào bể vô trùng.

Thiết kế tuân thủ và vệ sinh

Các tiêu chuẩn quy định và vệ sinh vẫn không thể thương lượng. Hệ thống phải tuân thủ Tiêu chuẩn vệ sinh 3-A và hướng dẫn EHEDG. Việc tuân thủ nghiêm ngặt tuân thủ FDA và PMO đảm bảo thiết bị đáp ứng mọi yêu cầu pháp lý về chế biến thực phẩm và đồ uống vô trùng. Mọi mối hàn bên trong vùng tiếp xúc với sản phẩm phải nhẵn, thường yêu cầu độ nhám bề mặt (Ra) dưới 0,8 micromet. Các chân chết trong đường ống phải được loại bỏ, tuân thủ các quy tắc 2D hoặc 1.5D nghiêm ngặt, đảm bảo rằng chất lỏng CIP có thể quét sạch tất cả cặn sản phẩm và màng sinh học vi khuẩn một cách hiệu quả trong chu trình làm sạch.

Các yếu tố ảnh hưởng đến giá trị tổng thể: Sự đánh đổi về mặt khái niệm

Thực tế CAPEX so với OPEX

Khoản đầu tư ban đầu cao hơn cho các hệ thống dạng ống do yêu cầu khối lượng thép không gỉ và hàn quỹ đạo phức tạp. Tuy nhiên, khoản tiết kiệm dài hạn sẽ bù đắp cho khoản chi ban đầu này. Các cơ sở ít phải thay gioăng hơn, nhu cầu bảo trì thấp hơn, giảm thời gian ngừng hoạt động và thời gian chạy liên tục kéo dài. Một bộ trao đổi nhiệt dạng tấm có thể có hàng trăm miếng đệm đàn hồi cần được thay thế định kỳ, đòi hỏi thời gian lao động đáng kể và lượng linh kiện tồn kho. Hệ thống dạng ống dựa trên các mô-đun được hàn hoàn toàn chỉ có một vài vòng chữ O tại các kết nối mô-đun. Điều này làm giảm đáng kể số giờ bảo trì cần thiết trong quá trình ngừng hoạt động hàng năm.

Dấu chân và bố trí cơ sở

Thực tế không gian quyết định việc lựa chọn thiết bị. Bộ trao đổi nhiệt dạng ống đòi hỏi không gian sàn tuyến tính hơn đáng kể so với hệ thống tấm. Các cơ sở có thể sử dụng các tùy chọn lắp đặt thẳng đứng và uốn cong chữ U để giảm thiểu sự đánh đổi về dấu chân cấu trúc. Một hệ thống ống 10.000 lít/giờ có thể cần một khung dài 6 mét. Nếu không gian sàn chật hẹp, nhà sản xuất có thể thiết kế khung cao hơn, xếp các mô-đun theo chiều dọc. Tuy nhiên, việc xếp chồng theo chiều dọc đòi hỏi phải xem xét cẩn thận việc thoát nước và thông gió trong giai đoạn CIP và SIP để đảm bảo không còn túi khí nào bị mắc kẹt trong các mô-đun phía trên.

Loại hệ thống	Dấu chân điển hình (10k L/giờ)	Cường độ bảo trì	Số lượng miếng đệm
Bộ trao đổi nhiệt dạng tấm	2m x 1m	Cao (Mở thường xuyên)	200+
UHT nhiều ống (Ngang)	6m x 1,5m	Thấp (tập trung vào CIP)	< 50
UHT nhiều ống (Dọc)	3m x 2m (Cao hơn)	Thấp (tập trung vào CIP)	< 50

Tính linh hoạt của sản phẩm so với tối ưu hóa hệ thống

Bộ xử lý phải đối mặt với sự lựa chọn liên quan đến tính linh hoạt của hệ thống. Mua một hệ thống chuyên dụng cao sẽ tối ưu hóa quá trình sản xuất cho một cấu hình cụ thể, chẳng hạn như kem đánh bông đặc. Ngoài ra, một hệ thống linh hoạt được thiết kế để chạy nhiều SKU xử lý các độ nhớt khác nhau, mang lại khả năng sản xuất rộng hơn. Một hệ thống đa năng có thể sẽ có bộ truyền động tần số thay đổi (VFD) trên bơm định thời và nhiều bộ phận gia nhiệt có thể bỏ qua tùy thuộc vào sản phẩm. Chạy sữa có độ nhớt thấp thông qua hệ thống được thiết kế cho bánh pudding có độ nhớt cao có thể dẫn đến không đủ chuyển động hỗn loạn, dẫn đến truyền nhiệt kém và đóng cặn sớm.

Rủi ro thực hiện và chiến lược giảm thiểu

Quản lý sự bám bẩn và đốt cháy protein

Hiện tượng hóa nâu Maillard và biến tính protein xảy ra nếu tốc độ dòng chảy giảm hoặc chênh lệch nhiệt độ giữa môi trường gia nhiệt và sản phẩm quá cao. Các cơ sở giảm thiểu điều này thông qua tự động hóa chính xác. Máy bơm có tốc độ thay đổi và chênh lệch nhiệt độ hẹp giúp sản phẩm di chuyển an toàn. Nếu van hơi mở quá mạnh trong khi khởi động, nhiệt độ thành ống sẽ tăng vọt, ngay lập tức đốt cháy protein sữa trên thép không gỉ. Hệ thống tự động hóa phải sử dụng vòng PID được điều chỉnh đặc biệt cho khối nhiệt của bộ trao đổi nhiệt dạng ống để tăng nhiệt độ một cách trơn tru.

Cặn khoáng (Kết tủa canxi photphat)

Khoáng chất trong sữa có nguy cơ ô nhiễm hóa học ở nhiệt độ cao. Canxi photphat kết tủa và bao phủ các ống. Kiểm soát vận tốc và cấu hình ống lượn sóng giúp giảm thiểu sự tích tụ khoáng chất này, giữ cho tốc độ truyền nhiệt ổn định. Khi xử lý các sản phẩm có hàm lượng canxi cao, người vận hành phải điều chỉnh giao thức CIP của họ. Giai đoạn rửa axit trở nên quan trọng.

1. Thực hiện xả nước kỹ lưỡng để loại bỏ sản phẩm lỏng lẻo.
2. Tuần hoàn dung dịch xút (ví dụ: NaOH 1,5% đến 2,0%) ở 85°C để phân hủy đất protein hữu cơ.
3. Rửa sạch bằng nước cho đến khi độ pH trung tính.
4. Cho tuần hoàn dung dịch axit nitric hoặc axit photphoric (ví dụ: 1,0% đến 1,5%) ở 70°C để hòa tan cặn canxi photphat.
5. Thực hiện xả nước lần cuối.

Quản lý giảm áp lực

Các đường ống chạy dài tạo ra sự sụt giảm áp suất quá mức, đặc biệt với chất lỏng có độ nhớt cao. Người vận hành giảm thiểu điều này bằng cách chỉ định kích thước cấp liệu và bơm tăng áp chính xác. Thiết bị đồng nhất áp suất cao thường hoạt động như máy bơm định thời hiệu quả trong các thiết lập này. Nếu độ giảm áp suất vượt quá định mức của máy bơm tăng áp ly tâm tiêu chuẩn, tốc độ dòng chảy sẽ giảm, khiến sản phẩm bị xử lý quá mức trong ống giữ. Các kỹ sư phải tính toán tổng độ giảm áp suất trên tất cả các mô-đun, đường cong và van ở độ nhớt sản phẩm mong đợi tối đa để định cỡ chính xác động cơ đồng nhất.

Lỗi giao diện vô trùng

Việc tích hợp máy tiệt trùng với các bể tăng áp vô trùng ở hạ nguồn gây ra sự phức tạp. Trình tự Khử trùng tại chỗ (SIP) và Làm sạch tại chỗ (CIP) tự động trên tất cả các ranh giới đường ống giúp ngăn ngừa ô nhiễm. Quản lý van chặt chẽ đảm bảo giao diện vô trùng. Van hai chỗ vô trùng có tấm chắn hơi là bắt buộc tại bất kỳ điểm nào mà dòng sản phẩm vô trùng giao tiếp với đường dây không vô trùng (chẳng hạn như đường hồi lưu CIP hoặc cống). Nếu áp suất hơi trong tấm chắn giảm xuống dưới nhiệt độ bão hòa cần thiết (thường là 110°C đến 120°C), hệ thống tự động hóa phải ngay lập tức gắn cờ cảnh báo và dừng sản xuất.

Kiểm tra nhà sản xuất máy tiệt trùng UHT dạng ống

Xác thực dữ liệu lưu biến

Các nhà chế biến sữa phải tránh các giải pháp một kích cỡ phù hợp cho tất cả. Một nhà sản xuất đủ tiêu chuẩn cung cấp kích thước ống tùy chỉnh và mô hình nhiệt. Mô hình này dựa trên các đặc tính độ nhớt, mật độ và độ dẫn nhiệt cụ thể trong công thức nấu ăn thực tế của khách hàng. Việc cung cấp cho nhà sản xuất thông số kỹ thuật chung về "sữa" là không đủ nếu sản phẩm thực tế có chứa chất ổn định, gôm hoặc tinh bột bổ sung. Nhà sản xuất nên yêu cầu dữ liệu lưu biến kế trong một phạm vi nhiệt độ (từ 4°C đến 140°C) để lập bản đồ chính xác cách thức hoạt động của chất lỏng khi nó nóng lên và nguội đi.

Khả năng thử nghiệm thí điểm và R&D

Hợp tác với một nhà sản xuất cung cấp cơ sở thử nghiệm ở quy mô thí điểm là rất quan trọng. Thử nghiệm xác nhận tác động nhiệt lên hương vị, màu sắc và kết cấu của sản phẩm. Các nhà xử lý phải xác nhận các thông số này trước khi cam kết chi tiêu vốn toàn diện. Chạy một mẻ 50 lít thông qua một nhà máy thí điểm cho phép nhóm R&D đánh giá sự thay đổi màu sắc chính xác trong sữa có hương vị hoặc sự phân hủy độ nhớt trong bánh pudding đặc bằng tinh bột. Sau đó, nhà sản xuất phải đưa ra cam kết mở rộng quy mô rõ ràng, đảm bảo kết quả đạt được ở nhà máy thí điểm 100 lít/giờ sẽ được nhân rộng chính xác trên hệ thống sản xuất 10.000 lít/giờ.

Chất lượng chế tạo và luyện kim

Các thông số xác nhận để chế tạo bao gồm chất lượng hàn quỹ đạo và độ nhám bề mặt ống bên trong. Giá trị Ra phải duy trì dưới 0,8 micromet. Các hợp kim chống ăn mòn, chẳng hạn như thép không gỉ 316L hoặc thép Duplex, chịu được chế độ làm sạch có tính axit mạnh. Việc hàn thủ công các ống sản phẩm bên trong là không thể chấp nhận được do nguy cơ thâm nhập không đồng đều và các kẽ hở nơi vi khuẩn có thể ẩn náu. Hàn TIG quỹ đạo cung cấp mối hàn nhất quán, có thể lặp lại. Đối với các sản phẩm có hàm lượng clorua cao (như một số đồ uống phục hồi thể thao hoặc sữa caramel mặn), tiêu chuẩn 316L có thể bị nứt do ăn mòn do ứng suất, cần phải nâng cấp lên AL-6XN hoặc ống titan.

Tự động hóa, truy xuất nguồn gốc và hỗ trợ sau bán hàng

Đánh giá cẩn thận khả năng tích hợp PLC của nhà cung cấp. Ghi nhật ký dữ liệu đảm bảo tuân thủ quy định. Các thỏa thuận mức độ dịch vụ được đảm bảo dành cho các phụ tùng thay thế, bao gồm vòng đệm, cảm biến và dây uốn tùy chỉnh, giúp dây chuyền luôn hoạt động quanh năm.

• Xác minh hệ thống tích hợp liền mạch với các hệ thống SCADA hiện có của nhà máy (ví dụ: Ignition, Wonderware).
• Đảm bảo bộ ghi dữ liệu ghi lại nhiệt độ ống giữ, tốc độ dòng chảy và vị trí van chuyển hướng một cách an toàn để tuân thủ PMO.
• Xác nhận nhà cung cấp cung cấp quyền truy cập VPN từ xa để được hỗ trợ khắc phục sự cố ngay lập tức.
• Xem lại các quy trình Kiểm tra Chấp nhận của Nhà máy (FAT) để đảm bảo tất cả các cảnh báo và khóa liên động đều được kiểm tra vật lý trước khi vận chuyển.

Kết luận

• Biên soạn dữ liệu lưu biến toàn diện, bao gồm đường cong độ nhớt ở các nhiệt độ khác nhau, cho tất cả SKU sản phẩm theo kế hoạch trước khi liên hệ với nhà cung cấp.
• Xác định kích thước hạt tối đa tuyệt đối cho bất kỳ tạp chất hoặc sợi nào để đảm bảo nhóm kỹ thuật chọn đường kính ống bên trong chính xác.
• Yêu cầu thử nghiệm thí điểm từ ít nhất ba nhà cung cấp cấp một để xác nhận tác động nhiệt lên mùi vị, màu sắc và kết cấu sản phẩm cụ thể của bạn.
• So sánh hiệu quả tái tạo nhiệt giữa các thiết kế hệ thống được đề xuất để dự đoán chính xác các yêu cầu về mức tiêu thụ tiện ích dài hạn và tải lò hơi.

Câu hỏi thường gặp

Hỏi: Kích thước hạt tối đa mà máy tiệt trùng UHT dạng ống có thể xử lý là bao nhiêu?

Trả lời: Các hạt thường nhỏ hơn 1/3 đến 1/5 đường kính trong của ống. Tuân thủ tỷ lệ cụ thể này sẽ ngăn ngừa hiện tượng bắc cầu và tắc nghẽn bên trong ống giữ trong quá trình sản xuất liên tục.

Hỏi: Máy tiệt trùng dạng ống khác với thiết bị trao đổi nhiệt dạng tấm cho sữa như thế nào?

Đáp: Hệ thống dạng ống xử lý độ nhớt cao hơn, các hạt lớn hơn và chạy lâu hơn mà không bị tắc nghẽn. Hệ thống dạng đĩa nhỏ gọn hơn và tiết kiệm chi phí hơn nhưng chúng hoàn toàn phù hợp với sữa dạng lỏng đơn giản, có độ nhớt thấp.

Hỏi: Những loại sản phẩm sữa nào cần thiết bị tiệt trùng UHT dạng ống?

Trả lời: Thực phẩm có hàm lượng axit thấp trên pH 4,6 với chất béo hoặc độ nhớt cao cần có hệ thống hình ống. Ví dụ bao gồm các loại kem đặc, bánh pudding, sữa có hương vị và các sản phẩm thay thế có nguồn gốc thực vật như sữa đậu nành và sữa yến mạch.

Hỏi: Máy tiệt trùng ống sữa tiết kiệm năng lượng như thế nào?

Trả lời: Hệ thống ống gián tiếp hiện đại có khả năng tái tạo nhiệt lên tới 90%. Họ tận dụng các vòng lặp từ sản phẩm đến sản phẩm hoặc từ sản phẩm đến nước, giúp giảm đáng kể tải nồi hơi và chi phí năng lượng tổng thể.

Hỏi: Hệ thống UHT dạng ống có thể chạy liên tục trong bao lâu?

Trả lời: Tùy thuộc vào hàm lượng protein và khoáng chất của sản phẩm, hệ thống UHT dạng ống được tối ưu hóa tốt có thể chạy liên tục trong 12 đến 24 giờ trước khi yêu cầu chu trình Làm sạch tại chỗ (CIP) đầy đủ.
