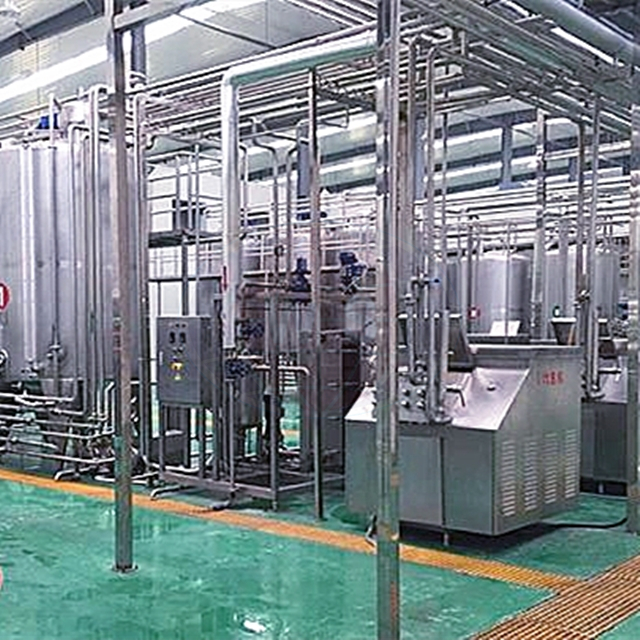

Dây chuyền sản xuất sữa tiệt trùng cần những thiết bị gì?

Quá trình chế biến sữa không có chỗ cho sai sót. Độ tin cậy của thiết bị quyết định độ an toàn của sản phẩm, thời hạn sử dụng và lợi nhuận của cơ sở. Việc chuyển đổi sữa nguyên liệu sang sản phẩm sẵn sàng đưa ra thị trường là một hoạt động cơ học phức tạp. Lựa chọn quyền thiết bị chế biến sữa tiệt trùng yêu cầu cân bằng giữa việc tuân thủ quy định nghiêm ngặt, bao gồm các tiêu chuẩn FDA, PMO và EHEDG, với hiệu quả sử dụng năng lượng và thông lượng có thể mở rộng. Hướng dẫn này cung cấp thông tin chi tiết kỹ thuật toàn diện về máy móc cần thiết. Chúng tôi thiết lập một khuôn khổ dựa trên bằng chứng để đánh giá một nhà sản xuất dây chuyền sản xuất sữa tiệt trùng cho cơ sở của bạn. Bạn sẽ tìm hiểu cách xác định các thành phần, tránh các lỗi tích hợp thường gặp và đảm bảo nhà máy của bạn vận hành ở hiệu suất nhiệt cao nhất.

• Tích hợp hệ thống là rất quan trọng: Một hệ thống có hiệu suất cao dây chuyền sản xuất sữa tươi dựa vào sự tích hợp liền mạch giữa tiếp nhận sữa nguyên liệu, xử lý nhiệt và đóng gói, phụ thuộc nhiều vào hệ thống Làm sạch tại chỗ (CIP) tự động.
• Truyền động hiệu suất nhiệt OpEx: Thiết kế của máy thanh trùng (cụ thể là bộ phận tái sinh của bộ trao đổi nhiệt dạng tấm) quyết định tốc độ thu hồi năng lượng, đây là yếu tố chính dẫn đến chi phí vận hành lâu dài.
• Khả năng mở rộng yêu cầu thiết kế mô-đun: Việc lựa chọn thiết bị có công suất mô-đun sẽ ngăn ngừa tắc nghẽn cấu trúc tốn kém khi mở rộng quy mô sản xuất.
• Việc kiểm tra nhà cung cấp vượt xa CapEx: Một công cụ đáng tin cậy nhà cung cấp nhà máy thanh trùng sữa phải được đánh giá dựa trên các chứng chỉ kỹ thuật cơ khí, hỗ trợ sau lắp đặt, tính sẵn có của phụ tùng thay thế và kỹ thuật tuân thủ.

Tiêu chí thành công cho dây chuyền sản xuất sữa tươi

An toàn vi sinh vật và tuân thủ quy định là những nguyên tắc cơ bản không thể thương lượng. Các cơ sở yêu cầu khả năng gây chết nhiệt có thể kiểm chứng được thông qua các biện pháp kiểm soát nhiệt độ và thời gian nghiêm ngặt. Thiết kế vệ sinh, tuân thủ Tiêu chuẩn vệ sinh 3-A hoặc EHEDG, đảm bảo hệ thống ngăn ngừa sự trú ngụ của vi khuẩn. Bạn không thể thỏa hiệp với các tiêu chuẩn kỹ thuật này. Mọi mối hàn, van và phụ kiện đường ống phải đáp ứng các thông số kỹ thuật vệ sinh để ngăn ngừa vùng ô nhiễm.

Tối ưu hóa năng suất và giảm lãng phí tác động trực tiếp đến lợi nhuận của bạn. Giảm thiểu thất thoát sản phẩm trong quá trình chuyển đổi, chu trình CIP và giai đoạn phân tách giúp vận hành gọn gàng. Chúng tôi xem xét kỹ lưỡng các ma trận định tuyến đường ống và van để loại bỏ các điểm chết khiến sữa bị mắc kẹt. Hệ thống thu hồi hiệu quả đẩy sữa dư qua dây chuyền trước khi chu trình làm sạch bắt đầu, tiết kiệm hàng nghìn lít mỗi năm.

Hiệu quả sử dụng năng lượng và tiện ích tạo nên sự thành công về cơ khí của dây chuyền. Tối ưu hóa hệ thống sưởi bằng hơi nước hoặc nước nóng và làm mát bằng nước lạnh hoặc glycol đảm bảo tải nhiệt cân bằng. Một hệ thống được thiết kế tốt sẽ thu hồi nhiệt của chính nó, giảm đáng kể tải trọng cho nồi hơi và thiết bị làm lạnh tại cơ sở của bạn.

Tính nhất quán của sản phẩm xác định thành công trong hoạt động. Việc duy trì hàm lượng chất béo, kết cấu và hương vị đồng đều theo từng mẻ sẽ tạo dựng niềm tin của người tiêu dùng. Cảm biến nội tuyến tự động và vòng điều khiển chính xác đảm bảo rằng mọi thùng carton rời khỏi cơ sở đều phù hợp với thông số kỹ thuật chính xác của sản phẩm của bạn.

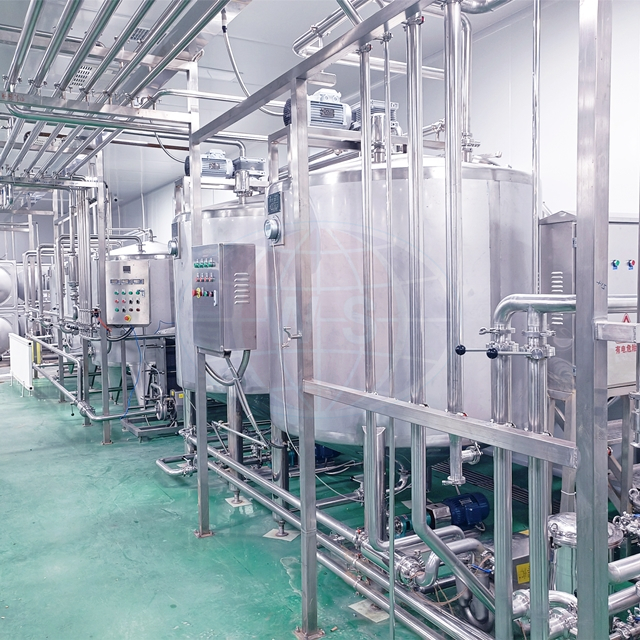

Thiết bị chế biến sữa tiệt trùng cốt lõi: Phân tích theo từng giai đoạn

1. Tiếp nhận, lọc và bảo quản sữa nguyên liệu

Mối liên kết quan trọng giữa hệ thống vắt sữa ở cấp trang trại và kho tiếp nhận của nhà máy chế biến đảm bảo quá trình giám sát chuỗi lạnh ngay từ đầu. Bạn phải theo dõi lượng nguyên liệu thô chính xác để quản lý hàng tồn kho và sản lượng.

1. Hệ thống bơm và cân sữa: Sử dụng máy bơm ly tâm hợp vệ sinh được thiết kế với lực cắt thấp để tránh làm hỏng chất béo trong sữa. Lắp đặt đồng hồ đo lưu lượng khối lượng chính xác hoặc bình cân được trang bị cảm biến tải trọng để ghi lại chính xác khối lượng nạp vào.
2. Bộ lọc kép (Hệ thống lọc kép): Lắp đặt các bộ lọc kép song song để loại bỏ liên tục các tạp chất vật lý, côn trùng và cặn lắng. Bạn có thể chuyển đổi luồng giữa các bộ lọc mà không cần tắt đường dây nhận, cho phép người vận hành làm sạch một bộ lọc trong khi bộ lọc kia vẫn hoạt động.
3. Máy làm sạch ly tâm: Đôi khi các bộ lọc song công là không đủ. Máy làm sạch ly tâm loại bỏ tế bào soma và cặn mịn từ sữa nguyên liệu bằng cách quay tốc độ cao. Bước này cải thiện sự hấp dẫn trực quan và độ ổn định của sản phẩm cuối cùng.
4. Thùng bảo quản sữa tươi nguyên liệu được làm lạnh (Silo): Bắt buộc phải làm lạnh nhanh dưới 4°C. Sử dụng silo có vỏ bọc và khuấy trộn nhẹ nhàng. Việc trộn quá mạnh sẽ gây tổn thương chất béo vật lý và bị khuấy trộn, làm hỏng kết cấu của sữa trước khi nó kịp đưa vào máy tiệt trùng.

2. Làm nóng sơ bộ, tiêu chuẩn hóa và đồng nhất hóa

Sữa nguyên liệu được làm nóng trước ở nhiệt độ tối ưu, thường là 55°C đến 65°C. Khoảng nhiệt cụ thể này là cần thiết để tách và đồng nhất chất béo hiệu quả. Việc đun nóng làm giảm độ nhớt của sữa, cho phép các quá trình cơ học hoạt động hiệu quả.

Máy tách ly tâm đóng vai trò là đơn vị tiêu chuẩn hóa. Họ hớt sữa và tiêu chuẩn hóa hàm lượng chất béo để đạt được thông số kỹ thuật chính xác của sản phẩm. Cho dù bạn đang sản xuất sữa nguyên chất, sữa nửa gầy hay sữa gầy, máy tách sẽ loại bỏ lượng kem dư thừa dựa trên kết quả đo mật độ nội tuyến. Độ chính xác của thiết bị này quyết định khả năng kiểm soát công thức sản phẩm của bạn.

Máy đồng hóa áp suất cao phá vỡ các hạt chất béo để ngăn chặn việc tạo kem. Máy đồng nhất nhiều giai đoạn ép sữa đi qua những khoảng trống hẹp dưới áp suất cực lớn. Khi đánh giá các đơn vị này, hãy xem xét tính nhất quán về áp suất, luyện kim khối van và khoảng thời gian bảo trì. Các bộ phận có độ mài mòn cao như piston và vòng đệm cần được thay thế thường xuyên, vì vậy khả năng tiếp cận là yếu tố thiết kế quan trọng cần cân nhắc.

3. Bộ phận thanh trùng (Xử lý nhiệt)

Chất khử trùng là trái tim của cây trồng. Bộ trao đổi nhiệt dạng tấm (PHE) có các bộ phận làm nóng, tái tạo và làm mát. Phần tái tạo thúc đẩy hiệu quả năng lượng. Thiết bị hàng đầu đạt được khả năng thu hồi nhiệt lên tới 95% bằng cách sử dụng sữa tiệt trùng nóng để làm nóng trước sữa nguyên liệu lạnh đầu vào. Sự trao đổi nhiệt này làm giảm đáng kể lượng hơi nước cần thiết cho quá trình gia nhiệt cuối cùng và lượng nước lạnh cần thiết để làm mát lần cuối.

Ống giữ duy trì các yêu cầu nghiêm ngặt về kích thước và kích thước. Họ đảm bảo sữa vẫn ở nhiệt độ mục tiêu dựa trên tốc độ và tốc độ dòng chảy. Đối với hệ thống HTST, nhiệt độ này thường là 72°C trong 15 giây. Chiều dài và đường kính ống được tính toán và xác minh bằng toán học trong quá trình vận hành để đảm bảo thanh trùng hợp pháp.

Van phân chia dòng chảy (FDV) là thành phần an toàn không an toàn. Nếu nhiệt độ giảm xuống dưới giới hạn cho phép, FDV sẽ tự động chuyển hướng sữa ở nhiệt độ thấp trở lại bể cân bằng trước khi có thể đến dây chuyền đóng gói. Điều này ngăn chặn sản phẩm chưa được tiệt trùng làm nhiễm bẩn thiết bị phía sau.

Phần làm lạnh trước và làm lạnh xử lý việc làm mát sau thanh trùng. Chúng nhanh chóng giảm nhiệt độ sữa xuống 4°C, bảo toàn tính nguyên vẹn của cấu trúc và thời hạn sử dụng của sản phẩm. Làm mát nhanh chóng ngăn chặn sự phân hủy nhiệt của protein và vitamin.

4. Lưu trữ và đóng gói bộ đệm

Việc bảo quản sữa tiệt trùng đòi hỏi phải có bể đệm cách nhiệt vô trùng hoặc siêu sạch. Những bể tăng áp này chứa sữa đã qua chế biến trước khi đổ vào, duy trì kiểm soát nhiệt độ nghiêm ngặt. Chúng hoạt động như một bộ đệm giữa dòng chảy liên tục của máy thanh trùng và hoạt động không liên tục của máy chiết rót.

Máy chiết rót và đóng gói phải duy trì dây chuyền lạnh. Hệ thống chiết rót sạch hoạt động đối với các sản phẩm có thời hạn sử dụng tiêu chuẩn. Hệ thống chiết rót siêu sạch sử dụng vật liệu đóng gói tiệt trùng và lọc HEPA để ngăn ngừa ô nhiễm môi trường sau thanh trùng, kéo dài thời hạn sử dụng một cách đáng kể. Việc lựa chọn thiết bị đóng gói phụ thuộc hoàn toàn vào thị trường mục tiêu và bán kính phân phối của bạn.

Kích thước đánh giá: Tính năng-kết quả và khả năng mở rộng

Tự động hóa và Tích hợp SCADA chuyển các hoạt động từ điều khiển thủ công sang hệ thống dựa trên PLC. Ghi nhật ký dữ liệu tự động đảm bảo báo cáo tuân thủ, theo dõi lô và giảm lỗi của người vận hành. Bạn có được khả năng hiển thị theo thời gian thực về vị trí van, tốc độ bơm và xu hướng nhiệt độ. Dữ liệu này rất có giá trị trong việc khắc phục sự cố cơ học và tối ưu hóa lịch trình sản xuất.

Khả năng tương thích Làm sạch tại chỗ (CIP) là thước đo đánh giá chính. Đánh giá thiết bị dựa trên khả năng tự làm sạch mà không cần tháo rời. Tích hợp CIP thích hợp giúp giảm thời gian ngừng hoạt động giữa các lần sản xuất. Nó làm giảm việc sử dụng hóa chất và nước thông qua việc định lượng và thu hồi tự động. Quan trọng nhất, nó đảm bảo vệ sinh thông qua các công thức làm sạch có thể lặp lại, được xác nhận nhằm loại bỏ lỗi của con người.

Khả năng mở rộng công suất và thông lượng quyết định khả năng tồn tại lâu dài. Đánh giá xem thiết bị có thể xử lý việc tăng khối lượng trong tương lai hay không. Mua khung trao đổi nhiệt cỡ lớn cho phép bạn lắp thêm nhiều tấm sau này. Định cỡ đường ống để có tốc độ dòng chảy cao hơn trong quá trình xây dựng ban đầu giúp ngăn ngừa tắc nghẽn kết cấu tốn kém trên đường. Lập kế hoạch mở rộng trong giai đoạn thiết kế ban đầu giúp tiết kiệm chi phí trang bị thêm lớn.

Sự đánh đổi và các yếu tố ảnh hưởng đến giá trị

HTST (Liên tục) so với Thanh trùng hàng loạt thể hiện sự cân bằng rõ ràng. Máy thanh trùng theo mẻ có chi phí trả trước thấp hơn và phù hợp với các trang trại bò sữa quy mô nhỏ xử lý số lượng hạn chế. HTST mang lại hiệu quả sử dụng năng lượng, sử dụng dấu chân và thông lượng vượt trội hơn rất nhiều cho các hoạt động ở quy mô thương mại. Hệ thống theo mẻ làm nóng và làm mát cùng một bình chứa, lãng phí một lượng lớn năng lượng, trong khi hệ thống HTST chạy liên tục với khả năng thu hồi nhiệt cao.

Các dây chuyền được thiết kế theo yêu cầu có chi phí trả trước cao hơn và thời gian thực hiện dài hơn. Các khung trượt mô-đun tiêu chuẩn giúp triển khai nhanh hơn, độ tin cậy đã được kiểm nghiệm tại nhà máy và kích thước nhỏ gọn. Các thanh trượt được lắp sẵn dây và ống dẫn sẵn, giúp giảm thời gian lắp đặt. Các dòng tùy chỉnh là cần thiết cho các cơ sở lớn, có độ phức tạp cao, nhưng các khung trượt mô-đun lại phù hợp hoàn hảo với phần lớn các nhà máy xử lý cỡ trung bình.

CapEx ban đầu so với OpEx dài hạn yêu cầu phân tích cẩn thận. Đầu tư vào các bộ phận cao cấp sẽ làm tăng chi phí ban đầu nhưng giảm đáng kể hóa đơn tiện ích và bảo trì trong vòng đời 10 năm. Động cơ hiệu suất cao hơn, hệ thống sưởi tái tạo tiên tiến và ma trận van bền bỉ sẽ tự khắc phục thông qua việc tiết kiệm năng lượng hàng ngày và giảm thời gian ngừng hoạt động.

Rủi ro thực hiện và chiến lược giảm thiểu

Việc triển khai một cơ sở xử lý mới tiềm ẩn những rủi ro đáng kể về mặt cơ học và hậu cần. Bạn phải lường trước những thách thức này trong giai đoạn lập kế hoạch.

• Tiện ích không phù hợp: Các tiện ích của cơ sở có quy mô nhỏ như công suất nồi hơi, trọng tải máy làm lạnh hoặc khí nén làm hỏng lịch trình sản xuất. Biện pháp giảm thiểu: Tiến hành kiểm tra tiện ích toàn diện trước khi hoàn thiện thông số kỹ thuật của thiết bị. Đảm bảo nhà máy của bạn có thể xử lý tải cao điểm trong chu kỳ CIP.
• Lỗi tích hợp giữa các đơn vị đa nhà cung cấp: Mua các thiết bị khác nhau dẫn đến sự cố liên lạc. Giảm thiểu: Sử dụng bộ tích hợp một nguồn hoặc yêu cầu các giao thức truyền thông được tiêu chuẩn hóa như IO-Link hoặc Ethernet/IP trên tất cả các máy móc.
• Trì hoãn lắp đặt và lắp đặt: Đường ống và lắp ráp cơ khí tại công trường thường chạy quá tiến độ. Giảm thiểu: Hợp tác với nhà sản xuất lắp ráp trước, đi dây và kiểm tra hệ thống trên các đường trượt trước khi vận chuyển.
• Khoảng cách về kỹ năng của người vận hành: Việc xử lý sai máy móc phức tạp gây ra thời gian ngừng hoạt động và mất sản phẩm. Biện pháp giảm thiểu: Bắt buộc phải đào tạo toàn diện, tại chỗ và các quy trình vận hành tiêu chuẩn (SOP) dễ tiếp cận trong hợp đồng mua sắm.

Kiểm tra nhà sản xuất dây chuyền sản xuất sữa tiệt trùng

Việc lựa chọn một nhà cung cấp đáng tin cậy không chỉ dừng lại ở việc so sánh báo giá. Tìm kiếm kiến ​​thức chuyên môn đã được chứng minh trong ngành. Yêu cầu các nghiên cứu trường hợp có thể kiểm chứng cụ thể về sữa, không chỉ riêng chế biến thực phẩm dạng lỏng nói chung. Sữa có đặc tính bám bẩn chất béo và protein độc đáo đòi hỏi phải có kỹ thuật chuyên biệt. Thiết bị được thiết kế để đựng nước trái cây hoặc nước lọc sẽ bị hỏng trong môi trường sữa.

Chứng nhận tuân thủ và kỹ thuật vệ sinh là bắt buộc. Nhà cung cấp đáng tin cậy phải cung cấp tài liệu về các tiêu chuẩn ASME, 3-A, CE hoặc EHEDG tùy thuộc vào khu vực của bạn. Xem lại nhật ký hàn và chứng chỉ vật liệu của họ để đảm bảo họ sử dụng thép không gỉ 304 hoặc 316L một cách thích hợp.

Khả năng lắp ráp, thử nghiệm và vận hành giúp phân biệt các nhà cung cấp hàng đầu với các nhà chế tạo cơ bản. Đảm bảo nhà sản xuất cung cấp Thử nghiệm chấp nhận tại nhà máy (FAT) và Thử nghiệm chấp nhận tại địa điểm (SAT) để xác minh hiệu suất cơ học trước khi phê duyệt lần cuối. Bạn nên chứng kiến ​​thiết bị chạy bằng nước tại nhà máy trước khi xuất xưởng.

Hỗ trợ sau bán hàng và Thỏa thuận cấp độ dịch vụ (SLA) giúp nhà máy của bạn luôn hoạt động. Đánh giá kho phụ tùng thay thế của nhà sản xuất, thời gian phản hồi của kỹ thuật viên được đảm bảo và khả năng khắc phục sự cố PLC từ xa. Việc ngừng hoạt động máy trong một tuần để chờ niêm phong độc quyền sẽ khiến bạn tốn nhiều tiền hơn số tiền tiết kiệm được cho thiết bị ban đầu.

Kết luận

Một dây chuyền sản xuất sữa tươi thành công là một hệ thống tổng thể chứ không chỉ là tập hợp các bồn chứa, đường ống rời rạc. Thu hẹp các nhà cung cấp bằng cách ưu tiên những nhà cung cấp có hiệu suất tái tạo cao, thiết kế trượt mô-đun được lắp ráp sẵn và tài liệu tuân thủ mạnh mẽ.

• Biên soạn các yêu cầu thông lượng hàng ngày chính xác và tốc độ dòng chảy cao nhất của bạn.
• Kiểm tra công suất tiện ích hiện có của cơ sở, đặc biệt là hơi nước và nước lạnh.
• Soạn thảo Yêu cầu báo giá (RFQ) chi tiết nêu rõ các tiêu chuẩn vệ sinh và nhu cầu tự động hóa của bạn.
• Yêu cầu giao thức FAT và SAT từ các nhà cung cấp trong danh sách rút gọn của bạn.

Câu hỏi thường gặp

Hỏi: Thiết bị tối thiểu cần có để bắt đầu chế biến sữa tiệt trùng là gì?

Trả lời: Đối với các công ty khởi nghiệp ở quy mô vi mô hoặc cấp trang trại, bạn cần có bể cân bằng, thiết bị thanh trùng, hệ thống làm mát và máy móc đóng gói cơ bản. Bạn cũng cần một nguồn nước nóng hoặc hơi nước và nước lạnh đáng tin cậy để vận hành các chu trình nhiệt.

Hỏi: Dây chuyền sản xuất sữa tươi thương mại cần bao nhiêu diện tích sàn?

Đáp: Yêu cầu về không gian thay đổi tùy theo sức chứa. Các silo lưu trữ yêu cầu khoảng trống đáng kể theo chiều dọc, trong khi các bệ xử lý cần có diện tích sàn dành riêng với hệ thống thoát nước thích hợp. Một dây chuyền mô-đun nhỏ có thể cần 1.000 feet vuông, trong khi các hoạt động lớn đòi hỏi diện tích rộng rãi cho bể đệm và bao bì.

Hỏi: Sự khác biệt giữa thiết bị xử lý HTST và UHT là gì?

Đáp: HTST sử dụng nhiệt độ thấp hơn (72°C) trong thời gian ngắn, cần bảo quản lạnh cho sản phẩm cuối cùng. UHT sử dụng nhiệt độ cực cao (135°C+), khử trùng sữa và yêu cầu máy đóng gói vô trùng chuyên dụng để bảo quản ở nhiệt độ môi trường.

Hỏi: Làm cách nào để chọn nhà cung cấp thiết bị thanh trùng sữa phù hợp?

Đáp: Tập trung vào kinh nghiệm cụ thể của họ trong ngành sữa, khả năng hỗ trợ tại địa phương, khả năng kỹ thuật cơ khí và tuân thủ nghiêm ngặt việc tuân thủ thiết kế vệ sinh. Yêu cầu tài liệu tham khảo từ các nhà máy sữa đang hoạt động sử dụng thiết bị của họ.

Hỏi: Thiết bị chế biến sữa tiệt trùng có thể xử lý các sản phẩm sữa khác không?

Đáp: Có, các dòng thường có thể được điều chỉnh cho sữa chua, sữa lên men hoặc sữa có hương vị. Điều này đòi hỏi phải bổ sung các thiết bị lên men chuyên dụng, thùng trộn và bộ phận định lượng cho các nguyên liệu như chế phẩm trái cây hoặc xi-rô đường.

Hỏi: Hệ thống CIP tiêu thụ bao nhiêu nước và năng lượng?

Trả lời: Mức tiêu thụ thay đổi tùy theo quy mô nhà máy, nhưng hệ thống CIP tự động hiện đại phục hồi và tái sử dụng nước và hóa chất. Thiết kế nhiều bể này giảm thiểu đáng kể tác động đến môi trường và giảm chi phí tiện ích hàng ngày so với các phương pháp làm sạch sử dụng một lần.
